在测量过程中，哪些因素会影响超声波液位计的测量结果

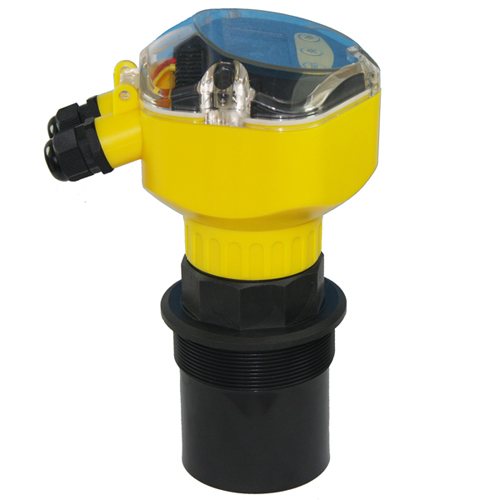

超声波液位计仪数字液位计由微处理器控制,属于非接触式液位测量、可靠性高,价格优势,基本不需维护的仪器,它彻底解决了压力变送器,电容,浮子式测量绕组,泄漏,接触媒介,昂贵的维修麻烦,它将满足大多数不必要的接触工业媒体关闭/打开容器水平测量的要求。
发送的测量,超声波脉冲传感器(换能器),声波是由液面反射和接收的相同的传感器或超声波接收器,转化成电信号通过压电晶体或磁致伸缩装置,和距离传感器测量液体表面之间的时间计算声波的传输和接收。由于采用非接触式测量，测量介质几乎是无限的，可广泛用于测量各种液体和固体材料的高度。
超声波液位计是根据被测材料的密度，在固体材料中一般采用超声波。超声波是一种声波，一种需要介质的机械波。此外，波的发射模式是不同的。例如，超声波是由压电材料的振动发出的，所以它不能在高压或负压下使用。它通常只在大气压下使用。
超声波液位计在精度方面比其他液位计高，超声波料位测量仪能够测量到几厘米到几厘米的料位范围，在许多恶劣的条件下显示非凡的能力。
超声波液位计测量内部原理很简单,超声波探头位于顶部的容器,发射脉冲波测量介质表面,同时接收来自一个表面的反射回波分析物,传播波和回波时间,来回通过声波在空间的时间来测量距离探测器的测量介质的表面。
超声波液位计是根据被测材料的密度，在固体材料中一般采用超声波。超声波是一种声波，一种需要介质的机械波。此外，波的发射模式是不同的。例如，超声波是由压电材料的振动发出的，所以它不能在高压或负压下使用。它通常只在大气压下使用。
超声波液位计在精度方面比其他液位计高，超声波料位测量仪能够测量到几厘米到几厘米的料位范围，在许多恶劣的条件下显示非凡的能力。
超声波液位计测量内部原理很简单,超声波探头位于顶部的容器,发射脉冲波测量介质表面,同时接收来自一个表面的反射回波分析物,传播波和回波时间,来回通过声波在空间的时间来测量距离探测器的测量介质的表面。
根据上述原理，影响超声波液位计工作的主要因素有:
1. 速度的影响:
工业应用中超声波液位计的频率为5khz-5mhz，液位测量技术为5hz-40hz。超声波探头到介质表面距离的计算公式如下:
D = t1 x / 2c
D:探头到介质表面的距离
T1:声波传播时间
C:波的传播速度
可以看出，除了测量声波传播时间的准确性外，声波的传播速度起着决定性的作用。
声速因介质而异。在实际应用中，影响介质和声速的因素很多。今天，为了获得更精确的测量，超声波声级计可以用来不同程度地设定不同介质的声速。
2. 温度的影响:
温度的变化影响声速的变化。在正常环境下，温度的变化使声速的变化达到0.17%℃。在实际测量中，各种自然因素都会引起误差，而先进的测量系统，包括温度传感器和软件功能，可以自动补偿温度的影响。在实际应用中，由于探头所处的环境不同，超声波介质的温度与被测介质的温度也不同。测量系统应根据实际需要选择与内部温度传感器和探头分离并与探头结合的外部温度传感器。更精确的测量系统可以通过将回波反射器放置在远离探头的特定位置来补偿温度效应。该方法的有效性取决于回波基准位置的精度。
3.压力的影响
LnT1 / T2 = 1.4 lnp1 / P2
虽然压力的变化影响探头的工作状态，但压力的变化并不直接引起声速的变化。由于压力与温度的关系:T=KP(K为常数)，压力的变化影响温度的变化，温度的变化又影响声速的变化。
1. 速度的影响:
工业应用中超声波液位计的频率为5khz-5mhz，液位测量技术为5hz-40hz。超声波探头到介质表面距离的计算公式如下:
D = t1 x / 2c
D:探头到介质表面的距离
T1:声波传播时间
C:波的传播速度
可以看出，除了测量声波传播时间的准确性外，声波的传播速度起着决定性的作用。
声速因介质而异。在实际应用中，影响介质和声速的因素很多。今天，为了获得更精确的测量，超声波声级计可以用来不同程度地设定不同介质的声速。
2. 温度的影响:
温度的变化影响声速的变化。在正常环境下，温度的变化使声速的变化达到0.17%℃。在实际测量中，各种自然因素都会引起误差，而先进的测量系统，包括温度传感器和软件功能，可以自动补偿温度的影响。在实际应用中，由于探头所处的环境不同，超声波介质的温度与被测介质的温度也不同。测量系统应根据实际需要选择与内部温度传感器和探头分离并与探头结合的外部温度传感器。更精确的测量系统可以通过将回波反射器放置在远离探头的特定位置来补偿温度效应。该方法的有效性取决于回波基准位置的精度。
3.压力的影响
LnT1 / T2 = 1.4 lnp1 / P2
虽然压力的变化影响探头的工作状态，但压力的变化并不直接引起声速的变化。由于压力与温度的关系:T=KP(K为常数)，压力的变化影响温度的变化，温度的变化又影响声速的变化。
4. 声波的发射和传播:
探头内部有一个或多个压电陶瓷晶体，用于声信号的产生和接收。压电陶瓷晶体在接收电信号时，会产生微小的机械振动，并发出声波。同样，回波使压电陶瓷晶体产生微小的机械振动，并发出电磁信号。实际的方法是探头起发射和接收的双重作用。
当压电晶体被电脉冲激发时，它会产生一段时间的共振。初始共振振幅很大，随着探头振动能量的减小，振幅趋于零。在谐振期间，谐振覆盖了回波，使得探头无法准确判断回波。这个周期为毫秒，对应的距离范围成为“盲区”。10mS相对盲区为1.7m。
为了保证发射波与回波时间差的准确性，回波信号必须有足够的强度产生并转换为电脉冲。回波信号的强度取决于发射信号的强度、发射介质的特性、发射距离和被测介质反射面特性。
5. 强度的衰减
声波的强度由于空气的吸收而降低，这是由空气的粘度、热传导和空气分子的行为决定的。
6、灰尘的影响
粉尘环境对声速的影响很小，但超声波的衰减明显，这是阻碍超声波方案实施的主要因素。在实际应用中，在粉尘环境中使用具有特殊泡沫表面的低频探头是非常成功的。
7. 气流的影响
在开放环境下，横向气流作为超声波的载体，会使声波的传播路径变长、弯曲，在实际应用中效果不大。
8. 被测介质表面的影响
超声波液位计的回波强度比取决于被测介质的特性。所有的介质都是超声波的部分反射、部分吸收和部分透射。致密介质，会产生强烈的回波，反之亦然。在实际应用中，液体界面的回波比固体界面的回波好得多。当回波在固定粒子表面产生时，角度方向不同，且存在时间差，使得相位不同，直接反射回探头的回波强度降低。
超声波液位计抗干扰能力强。可任意设置上下限节点和在线输出调节，具有现场显示、模拟量、开关量和输出可选，方便与相关设施接口。外壳采用聚丙烯防水的情况下,小型和很强,具有优良的耐化学品质,无机化合物,不管酸,碱,盐溶液,除了强氧化性材料,几乎所有的没有伤害,几乎所有溶剂在室温下不溶性,一般烷烃、碳氢化合物、酒精、酚、醛、酮适用于介质,例如,
从原理上看,许多因素影响测量,许多制造商超声波液位计的温度补偿,回声跟踪识别软件功能,如测量仪器成为最成功的工业测量解决方案,包括液位、固体材料水平,各种仓库材料,明渠流等等,已经成为当今最被广泛接受的非接触式测量技术。
超声波液位计价格低廉、体积小、重量轻，可用于食品、化工、半导体等行业的液体和体积固体非连接液位的测量。
除上述原因外，生物质燃烧机气流分布、炉膛设计、进料速度也会引起结焦的原因，火焰生产的新型燃烧机构自动排渣，轻松解决了结焦燃烧的问题。
探头内部有一个或多个压电陶瓷晶体，用于声信号的产生和接收。压电陶瓷晶体在接收电信号时，会产生微小的机械振动，并发出声波。同样，回波使压电陶瓷晶体产生微小的机械振动，并发出电磁信号。实际的方法是探头起发射和接收的双重作用。
当压电晶体被电脉冲激发时，它会产生一段时间的共振。初始共振振幅很大，随着探头振动能量的减小，振幅趋于零。在谐振期间，谐振覆盖了回波，使得探头无法准确判断回波。这个周期为毫秒，对应的距离范围成为“盲区”。10mS相对盲区为1.7m。
为了保证发射波与回波时间差的准确性，回波信号必须有足够的强度产生并转换为电脉冲。回波信号的强度取决于发射信号的强度、发射介质的特性、发射距离和被测介质反射面特性。
5. 强度的衰减
声波的强度由于空气的吸收而降低，这是由空气的粘度、热传导和空气分子的行为决定的。
6、灰尘的影响
粉尘环境对声速的影响很小，但超声波的衰减明显，这是阻碍超声波方案实施的主要因素。在实际应用中，在粉尘环境中使用具有特殊泡沫表面的低频探头是非常成功的。
7. 气流的影响
在开放环境下，横向气流作为超声波的载体，会使声波的传播路径变长、弯曲，在实际应用中效果不大。
8. 被测介质表面的影响
超声波液位计的回波强度比取决于被测介质的特性。所有的介质都是超声波的部分反射、部分吸收和部分透射。致密介质，会产生强烈的回波，反之亦然。在实际应用中，液体界面的回波比固体界面的回波好得多。当回波在固定粒子表面产生时，角度方向不同，且存在时间差，使得相位不同，直接反射回探头的回波强度降低。
超声波液位计抗干扰能力强。可任意设置上下限节点和在线输出调节，具有现场显示、模拟量、开关量和输出可选，方便与相关设施接口。外壳采用聚丙烯防水的情况下,小型和很强,具有优良的耐化学品质,无机化合物,不管酸,碱,盐溶液,除了强氧化性材料,几乎所有的没有伤害,几乎所有溶剂在室温下不溶性,一般烷烃、碳氢化合物、酒精、酚、醛、酮适用于介质,例如,
从原理上看,许多因素影响测量,许多制造商超声波液位计的温度补偿,回声跟踪识别软件功能,如测量仪器成为最成功的工业测量解决方案,包括液位、固体材料水平,各种仓库材料,明渠流等等,已经成为当今最被广泛接受的非接触式测量技术。
超声波液位计价格低廉、体积小、重量轻，可用于食品、化工、半导体等行业的液体和体积固体非连接液位的测量。
