玻璃管液位计知识盘点

作者:常州市恒今仪表有 时间:2023-01-10 16:39

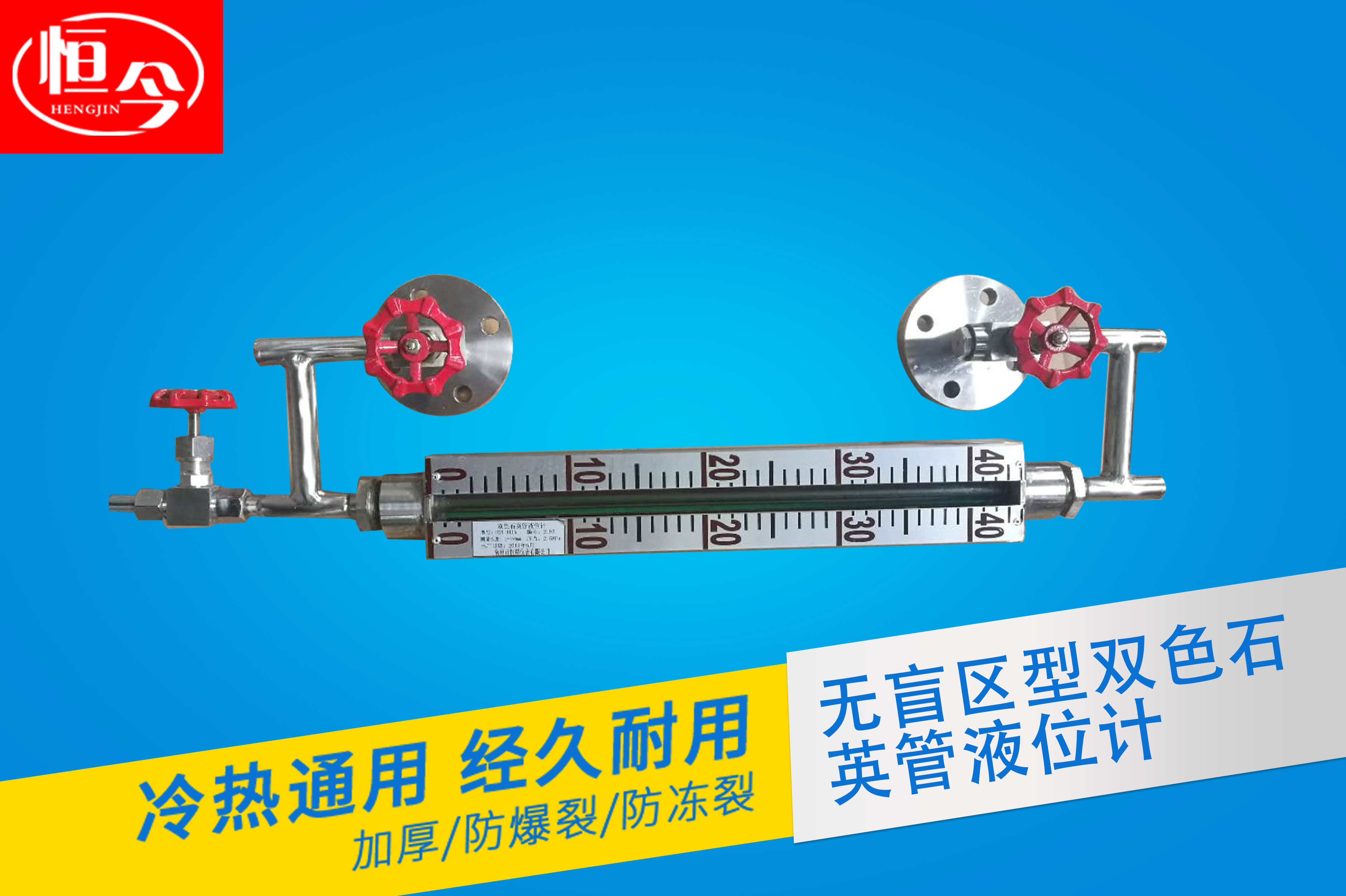

     玻璃管液位计是一种直读式液位测量仪表,适用于工业(化工、石油等工业设备容器进行液位显示)生产过程中一般液体储存设备中液位的现场检测。它是一种传统的现场液位测量工具,结构简单,测量准确。玻璃管液位计是利用通讯装置的原理来测量容器内的液位。它由玻璃管、针阀和锁紧螺母组成。

     玻璃管液位计的结构原理



  仪表的上下阀门配有M271.5或ZG3/4 '螺纹接头,通过法兰与容器连接成一个接头。容器中的液位高度可以通过玻璃板直接读出。钢球安装在仪器的上部和下部阀门中。当玻璃板意外损坏时,钢球在容器内的压力下堵塞通道,使容器自动密封,防止容器内的液体流出。在仪器的阀门端,有堵孔螺钉,可用于取样,或在维修时排出仪器内的剩余液体。



  玻璃管液位计的结构特点



    玻璃管液位计的上下阀门装有法兰接头,与容器连接形成接头,容器内的液位由玻璃管直接指示。钢球安装在上部和下部阀门中。当玻璃意外破碎时,钢球在容器内的压力下自动密封堵塞通道,防止容器内的介质流出。仪器的上针阀配有用于放气的限位螺塞,下针阀也配有用于排气、取样、排污和清洗的限位螺塞。下端装有排水阀,用于取样、维护、冲洗或排液。目前一些小型管式液位计也属于玻璃管液位计,外部材质为不锈钢304(标准),可以使用水、液压油、机油等。316不锈钢适用于腐蚀性更强的介质。



  玻璃管液位计的优势:



  1.读数清晰、直观、可靠。



  2.结构简单,维护方便。



  3.耐用。



  玻璃管液位计的缺点:



  1.适用范围狭窄且脆弱。



  2.不结实,不安 全,不抗压。



  3.显示不清晰,使用温度低。



  玻璃管液位计安装注意事项



  1.在运输、搬运和安装过程中,不得撞击或敲打玻璃管液位计,以防玻璃管和玻璃碎片破碎。



       2.安装后,当介质温度很高时,不要立即打开阀门,而要预热20-30分钟。达到一定温度后,慢慢打开阀门。



      3.在使用,应定期清理玻璃管内外壁的污垢,以保持液位显示清晰。



      4.如果石英管破损或结垢严重,需要更换,具体步骤如下:拆下表体,拧下两端的螺母和螺帽,取出石墨环,装上新的石英管,然后将环套在石英管上,等距离嵌入表体,拧紧两端的螺母和螺帽,确认无泄漏后,方可投入运行。
